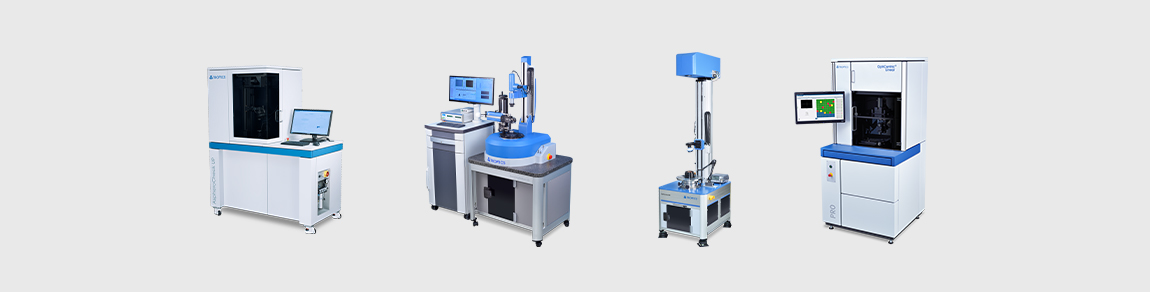

OptiCentric®中心偏差测量仪

全欧光学OptiCentric ®中心偏差测量仪的波段覆盖从紫外（UV），可见光（VIS）到红外（IR）。此产品易用性强，重复精度及测量精度高。可检测的产品有单球面透镜，非球面透镜，双胶合透镜，三胶合透镜，柱面镜和镜头。用透射法或反射法，得出透镜或镜头的光轴和参考轴之间的相对关系，并给出较好的光轴位置。单光路中心偏差测量仪，可测量单球面透镜，非球面透镜，柱面镜，胶合透镜，反射式光学系统和镜头组的中心偏差，还可用于见光光学系统的装调，并可以测量单透镜的曲率半径。双光路中心偏差测量仪增加了红外光学系统的装调。全欧光学推出专门针对红外镜头与大尺寸镜头测量的中心偏差测量仪，具有高精度，高载重和大行程等特点，被测样品较大直径达800mm，波段覆盖从1微米到10.8微米。OptiCentric ®中心偏差测量仪是光学镜头装配测试的理想选择。

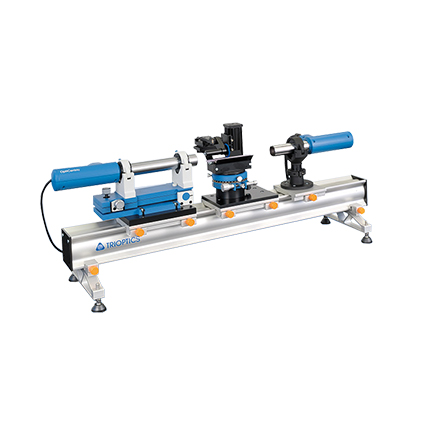

OptiCentric®单光路中心偏差测量仪

OptiCentric^®100/300-透镜中心偏差测量的行业标准

OptiCentric® 100/300是OptiCentric®组的核心，被广泛应用在各种场合，包括完成中心测量任务。或完成光学系统的装配和生产过程中的重要步骤。被公认为中心测量的行业标准，OptiCentric® 100/300为应用提供了卓越的准确性和灵活性。

用于范围：	扩展应用：
单透镜中心偏差测量	非球面镜片中心偏差测量
胶合透镜中心偏差测量	柱面镜中心偏差测量
单透镜曲率半径测量	C-lens 中心偏差测量
镜头组中心偏差测量	折反式光学系统中心偏差测量
可见光光学系统装调	L型或U型构型光学系统中心偏差测量

Pro No.

Title

Delivery time

Price

Purchase

750013

OptiCentric®中心偏差测量仪 100

请咨询

Consult



750014

OptiCentric®中心偏差测量仪 300

请咨询

Consult



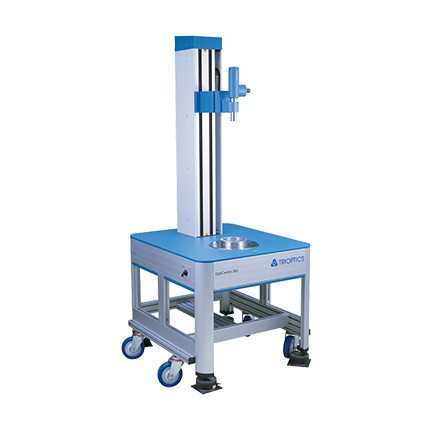

OptiCentric® DUAL双光路中心偏差测量仪

OptiCentric° DUAL双光路中心偏差测量仪是德国全欧光学（TRIOPTICS）在OptiCentric①基础上升级的，用于测量镜片数量较多的光学系统、测量不透可见光的镜片中心偏差（如锗、硅等红外镜片）以及装配红外光学镜头，是目前世界上测量及装配红外光学系统应用普遍的中心偏差测量仪器。
OptiCentric^® 100/300 DUAL-先进的中心偏差和负责的光学系统

TRIOPTICS为复杂和多镜头目标的对准和装置提供双头仪器系列，允许同时校准和测量底部和顶部的镜头表面。因此，再一次旋转后，可以在X轴和Y轴上实时地确定和对齐/补偿两个光学表面的中心误差。

这种专利设计显著提高了仪器在镜头组装和中心偏差测量方面的性能。这个双测量头在用MultLens测量多镜头时尤其有效。为了在一个组合光学系统中确定中心偏差。

用于范围：

单透镜中心偏差测量

胶合透镜中心偏差测量

单透镜曲率半径测量

镜头组中心偏差测量

可见光光学系统装调

红外光学系统装调

扩展应用：

非球面镜片中心偏差测量
柱面镜中心偏差测量
折反式光学系统中心偏差测量
C-Lens中心偏差测量
L型或U型光学系统中心偏差测量

Pro No.

Title

Delivery time

Price

Purchase

750015

OptiCentric® 100 DUAL

请咨询

Consult



750016

OptiCentric® 300 DUAL

请咨询

Consult



OptiCentric® IR红外中心偏差测量仪

OptiCentric® IR红外中心偏差测量仪是德国TRIOPTICS GmbH在OptiCentric®系列基础上开发的，专门用于测量红外光学镜头中各个镜片的光轴相对与参考轴的中心偏差，是目前世界上较有效的测量红外光学系统中各表面的相对偏心的仪器。

用于范围：

短波红外光学镜片或光学系统中心偏差测量
中波红外光学镜片或光学系统中心偏差测量
长波红外光学镜片或光学系统中心偏差测量

Pro No.

Title

Delivery time

Price

Purchase

750017

OptiCentric® IR 100

请咨询

Consult



750018

OptiCentric® IR 300

请咨询

Consult



750019

OptiCentric® IR 100 DUAL

请咨询

Consult



750020

OptiCentric® IR 300 DUAL

请咨询

Consult



OptiCentricMAX大口径定心仪

OptiCentric 300/600 UltraPrecision设备，
将该仪器的优点转移到大型，重透镜组件的测量上，其重达1200千克直径800毫米，
该系列在花岗岩基础上的设计为您提供了非凡的刚性和热稳定性，所以即使缓慢的固化胶粘合，也能实现较大的精度。

Pro No.

Title

Delivery time

Price

Purchase

750021

OptiCentric®300 UP

请咨询

Consult



750022

OptiCentric®600 UP

请咨询

Consult



750023

OptiCentric®800 UP

请咨询

Consult



OptiCentric® Bonding全自动光学镜头定心装调系统

德国TRIOPTICS GmbH 公司设计、制造的OptiCentric® Bonding Station 型全自动光学镜头定心装调系统，可自动测量中心偏差、透镜表面曲率半径，并完成光学镜头的装校和检测。

Pro No.

Title

Delivery time

Price

Purchase

750026

OptiCentric® Bonding全自动光学镜头定心装调系统

请咨询

Consult



OptiCentric® Cementing全自动光学镜片胶合系统

OptiCentric® Cementing全自动光学镜片胶合系统是专门为实现全自动镜片胶合而设计的，具有中心偏差测量、自动调节对准及自动胶合的功能。此系统基于“穿轴”原理，可在TRIOPTICS GmbH的任意配备有空气轴承转台的中心偏差测量仪上扩展。

产品应用

单镜片与单镜片胶合

Pro No.

Title

Delivery time

Price

Purchase

750027

OptiCentric®LensAlign 2D Air

请咨询

Consult



750027-1

OptiCentric®LensAlign 2D Standard

请咨询

Consult



750027-2

OptiCentric®LensAlign 2D Advanced

Consult



750027-3

OptiCentric®LensAlign 4D

Consult



OptiCentric® Linear PRO全自动高速量产型定心仪

OptiCentric® Linear PRO，是TRIOPTICS研发推出的第一款可以有效用于批量测试的中心偏差测量系统，它在测试过程中不需要旋转镜片，这个独特的无需转动的测试原理显著地减少了测试时间，并且可以实现大批量全自动测量。

主要特点：	产品应用：
无旋转下的快速测试，线性扫描测试导轨；	单透镜、双胶合透镜、三胶合透镜等中心偏差大批量测试
自动托盘系统，用来高容量数量的测量；
精确和误差补偿的线性轴作为参考；
测量精度<1微米；
样品放在大小为 150x150mm的托盘上；
加强软件-调到生产环境-显示所有测试样本的测试结果

Pro No.

Title

Delivery time

Price

Purchase

750034

OptiCentric® Linear PRO全自动高速量产型定心仪

请咨询

Consult



OptiCentric® 3D镜面间隔及中心偏差测量仪

OptiCentric® 3D是结合OptiCentric®中心偏差测量仪系列及OptiSurf®镜面定位仪系列二者的功能而开发完成的；它不仅能够测量光学系统的中心偏差，还能够测量镜片间的空气间隔及镜片的中心厚度；由于在同一台设备上可同时测量中心偏差和镜面间距，这极大的方便了光学系统的高精度装调。

产品应用：

非接触式光学系统中各中心偏差及空间间隔等

Pro No.

Title

Delivery time

Price

Purchase

750028

OptiCentric® 3D 100

请咨询

Consult



750029

OptiCentric® 3D 300

请咨询

Consult



750030

OptiCentric® 3D 100 DUAL

请咨询

Consult



750031

OptiCentric® 3D 300 DUAL

请咨询

Consult



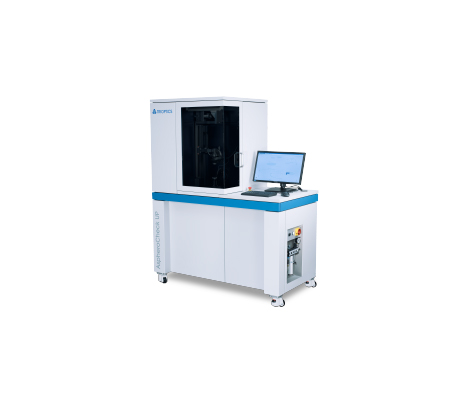

AspheroCheck®UP全自动非球面偏心仪

德国TRIOPTICS GmbH 设计研发的AspheroCheck UP全自动非球面偏心仪用于高精度的测量非球面的偏心和倾斜。AspheroCheck UP基于OptiCentric®检测技术进行非球面的偏心测量。配合非接触式传感器进行非球面倾斜的测量，是非球面偏心倾斜较理想的测量工具。

主要特点：	产品应用：
向心性的测量和非球面的倾斜；	非球面镜片的偏心和倾斜测试；
高精度，凭借非接触式传感器的自动定位；
全自动测量允许每一个透镜不到一分钟高速测量结果；
向心性：0.1微米的高精度测量，倾斜：0.05弧度；
控制进程并记录测试结果的直观的软件

Pro No.

Title

Delivery time

Price

Purchase

750033

AspheroCheck UP全自动非球面偏心仪

请咨询

Consult



OptiCentric® Bonding Station 5D五自由度全自动光学镜头定心装调系统

德国TRIOPTICS GmbH公司设计制造的OptiCentric Bonding Station 5D全自动光学镜头定心装调系统,可自动测量中心偏差、透镜表面曲率半径，透镜间的空气间隔，并且可用来完成光学镜头的装调与检测，其中，装调过程实现对X,Y,Z,θx ,θy的五维调节，是集装调、检测于一体的全自动光学镜头定心装调系统。另外可选配非球面镜头测量附件，以及进行红外镜头测量附件。

产品特性：	产品应用：
镜片在镜筒内五自由度的对齐	高精度要求的光学镜头组装
系统的定位精度 x /y/z<1 um θ_x, θ_y<2arcsec（镜头的对准精度取决于样品）
短周期时间<5min(不含点胶和紫外固化)
全自动对准过程
稳定的过程，产品品质独立于操作者
快速简易切换不同类型的样品

OptiCentric® Bonding Station 5D五自由度全自动光学镜头定心装调系统

Pro No.

Title

Delivery time

Price

Purchase

750035

OptiCentric® Bonding Station 5D

请咨询

Consult



OptiCentric101中心偏差测量仪

多年来，OptiCentric®系列产品一直是行业内中心偏差测量、镜片的胶合及镜头的装配的行业标准。为了满足客户对高精度和高准确度的要求，德国全欧光学（TRIOPTICS）一直致力于将以往的经验与先进的技术不断结合在一起。随着行业的发展，新产品OptiCentric®101在精度和工作效率方面都有所提高。

镜头组的中心测量偏差

在中心偏差测量中，旋转轴承的精度是关键因素。新的OptiCentric®101提高了定位精度，从而对于使用多镜组软件和SmartAlign模块来测量透镜及透镜胶合来说都有一定的优势。

透镜胶合

新的设计方案可提高单镜片的测量精度，为校准镜头提供了特殊的优势。

提升工作效率

新设备OptiCentric®101的测量头移动得更快，减少了测量时间并提高了工作效率，对于批量测试有一定的优势。

Pro No.

Title

Delivery time

Price

Purchase

750148

OptiCentric®101

Consult



750149

OptiCentric®101 M

Consult



OptiCentric® Linear 免旋转型中心偏差测量仪

对于某些光学系统传统装配方法并不理想，甚至是不可能实现的，比如传统中心偏差测量中，镜头旋转是比较耗时的过程，这将对大批量测量需求造成影响。或者一些镜头对方位角度等及其敏感，例如有些透镜无法放置在垂直方向或在旋转过程中测量。
为了满足这些需求，德国全欧光学（TRIOPTICS）开发了一款采用新的测量方法且无需旋转即可测试透镜中心偏差的设备，这就是OptiCentric® Linear。

测量原理
OptiCentric⑧Linear基于反射式测量，不需要一个旋转系统，即以往作为标准的常规测量方法。取而代之的是，它用自准直仪在沿着线性导轨移动的过程中形成的焦点轨迹作为基准轴。为了获得1μm以内的测量精度，需要通过校准来补偿剩下的非线性运动部分，因此不需要旋转透镜。实际的测量过程中是通过光管测试曲率中心和焦点的相对位置。
产品应用
测量不可旋转或不可立式装夹的光学系统的中心偏差
精度测量∶±1μm

Pro No.

Title

Delivery time

Price

Purchase

750150

OptiCentric® Linear

Consult



OptiCentric®UP Bonding大口径光学镜头定心装调系统

德国全欧光学（TRIOPTICS）设计、制造的OptiCentric® UP Bonding型全自动光学镜头定心装调系统，是基于大口径中心偏差测量仪OptiCentric®UP开发设计的。适用于口径大、高度长、重量高的光学系统的中心偏差测量及自动定心装调装校。

自动调整结构

Pro No.

Title

Delivery time

Price

Purchase

750151

OptiCentric®300 UP Bonding

Consult



Laser Rod Test Station激光棒测试系统

Laser Rod Test Station激光棒测试系统是德国全欧光学（TRIOPTICS）开发，专门用于测量激光棒。该测试系统配置两个自准直仪及一个波前传感器，可测试激光棒两端面的平行度、光束偏转、激光棒端面相对于圆柱轴的偏心、透射波前及材料缺陷。


自准直仪测量激光棒透镜	波前传感器测量激光棒透镜

Pro No.

Title

Delivery time

Price

Purchase

OptiCentric®单光路中心偏差测量仪

产品编号	750013	750014
产品型号	OptiCentric® 100	OptiCentric® 300
测量模式	透射模式和反射模式
中心偏差标准测量范围（EFL或R）	±5^...±450mm	±5^…±1000mm
中心偏差扩展测量范围（EFL或R）	±5^…±2000mm
中心偏差测量精度	±0.2μm或±2″
中心偏差重复精度	±0.1μm或±1″
曲率半径测量范围	±350mm	±900mm
曲率半径测量精度	0.3%
曲率半径重复精度	0.2%
被测单镜片最大直径	200mm
被测镜头最大直径	225mm	600mm
被测镜头最大高度	200mm	600mm
被测镜头镜面数量	20面（典型值）
导轨行程	450mm	950mm

OptiCentric® DUAL双光路中心偏差测量仪

产品编号	750015	750016
产品型号	OptiCentric® 100 DUAL	OptiCentric® 300 DUAL
测量模式	透射模式和反射模式
中心偏差上光路测量范围（EFL或R）	±5^...±450mm	±5^…±1000mm
中心偏差下光路测量范围（EFL或R）	±5^…±250mm
中心偏差扩展测量范围（EFL或R）	±5^…±2000mm
中心偏差测量精度	±0.2μm或±2″
中心偏差重复精度	±0.1μm或±1″
曲率半径测量范围	±350mm	±900mm
曲率半径测量精度	0.3%
曲率半径重复精度	0.2%
被测单镜片最大直径	200mm
被测镜头最大直径	225mm	500mm
被测镜头最大高度	200mm	600mm
被测镜头镜面数量	40面（典型值）
上光路导轨行程	450mm	950mm
下光路导轨行程	180mm

OptiCentric® IR红外中心偏差测量仪

产品编号		750017	750018	750019	750020
产品型号		OptiCentric® IR 100	OptiCentric® IR 300	OptiCentric® IR 100 DUAL	OptiCentric® IR 300 DUAL
测量模式		反射模式
测量特点		单光路测量		双光路测量
标准测量范围（R）		±5...±400mm可扩展到±5…±800mm
短波红外	测量精度	±1μm
	光谱范围	0.9…1.7μm
中波红外	测量精度	±2μm
	光谱范围	3.4μm
长波红外	测量精度	±2μm
	光谱范围	10.5μm
被测镜头最大直径		225mm	500mm	225mm	500mm
被测镜头最大高度		200mm	600mm	200mm	600mm
被测镜头镜面数量		6-12面	6-12面	4-20面	4-20面
上光路导轨行程		450mm	950mm	450mm	950mm
下光路导轨行程		无		180mm

OptiCentric® MAX大口径定心仪

产品编号	750021	750022	750023	750024	750025
产品型号	OptiCentric® MAX 300×1500 UP	OptiCentric® MAX 300×2100 UP	OptiCentric® MAX 600×1500 UP	OptiCentric® MAX 600×2100 UP	OptiCentric® MAX 800×2100 UP
中心偏差精度测量	±0.2μm或±2″
中心偏差测量重复精度	±0.1μm或±1″
测量范围（R）	±2000mm
最大样品直径	400mm	400mm	600mm	600mm	800mm
最大样品重量	450KG	450KG	950KG	950KG	1200KG
大理石导轨行程	1300mm	1900mm	1450mm	1900mm	1900mm
最大样品高度	1000mm	1600mm	1100mm	1600mm	1600mm
气浮转台径向跳动量	≤0.1μm		≤0.15μm
气浮转台横向跳动量	≤0.1μm		≤0.15μm
最大产品高度	2600mm	3400mm	3000mm	3800mm	3900mm
最大产品重量	900KG	1400KG	3500KG	4000KG	6000KG

OptiCentric® Bonding全自动光学镜头定心装调系统

最大样品直径	150mm
最大样品重量	20Kg
导轨最大行程	450mm
最大测量范围（R）	±2000mm
中心偏差测量精度	±0.2μm
定心装调精度	优于2μm

OptiCentric® Cementing全自动光学镜片胶合系统

产品编号	750027	750027-1
产品型号	OptiCentric^® Cementing Station	OptiCentric^® Cementing Workstation
胶合精度	±2μm
调节对准时间	4秒
镜片尺寸	5…150mm可扩展到 1…150mm

注：调节对准时间不包含紫外固化时间，其他的镜片尺寸可定制。

OptiCentric® Linear PRO全自动高速量产型定心仪

产品编号	750034
产品型号	OptiCentric® Linear PRO
测量精度	< 1 µm
基准轴系	高精密和误差补偿线性轴系
测量时间	1s-10s(取决于样品)
托盘尺寸	150 x 150 mm² 可升级至 250 x 250 mm²
线性导轨	自动化电脑控制导轨
测量光管	电子自准直仪, EFL 200 mm
光源	大功率可见LED光源

OptiCentric® 3D镜面间隔及中心偏差测量仪

产品编号	750028 / 750029		750030 / 750031
产品型号	OptiCentric® 3D 100 OptiCentric® 3D 100 DUAL		OptiCentric® 3D 100 OptiCentric® 3D 100 DUAL
镜面间隔测量范围	400mm（光程）600mm（光程）800mm（光程）
镜面间隔测量精度	±1μm	±0.5μm		±0.15μm
镜面间隔重复精度	±0.5μm	±0.25μm		±0.075μm
中心偏差测量模式	反射模式（透射模式可扩展）
中心偏差测量范围（EFL或R）	±5…±450mm（可扩展到±2000mm）
中心偏差测量精度	±0.2μm或±2″
中心偏差重复精度	±0.1μm或±1″
曲率半径测量精度	0.3%
曲率半径重复精度	0.2%
被测镜头最大直径	225mm

注：在OptiCentric® MAX系列大口径定心仪基础上也可扩展OptiSurf®镜面定位仪系列的功能。

AspheroCheck®UP全自动非球面偏心仪

产品编号	750033
产品型号	AspheroCheck UP
偏心测量精度	0.1 µm
倾斜测量精度	最高0.05 arcmin（取决于样品）
测量时间	< 1 min
镜头旋转	高精度气浮轴承
样品直径	0.5 mm … 100 mm
最大样品重量	5 kg
测量头	电子自准直仪，200 mm 有效焦距
光源	高性能 LED

OptiCentric® Bonding Station 5D五自由度全自动光学镜头定心装调系统

产品编号	750035
产品型号	OptiCentric^® Bonding Station 5D
镜片直径	10mm-150mm*
镜筒直径	20mm-260mm*
镜片重量	1kg*
镜筒重量	20kg*
测量精度	x/y (Lens)<0.1µm ** z < ±1µm x/y (Cell)< 0.2µm
定位精度	x,y,z: <1µm** Θ_x,Θ_y < 2arcsec
加载样品及加工时间	<5min,*

注：*其它定制要求

**取决于样品几何尺寸

***没有紫外线固化时间
