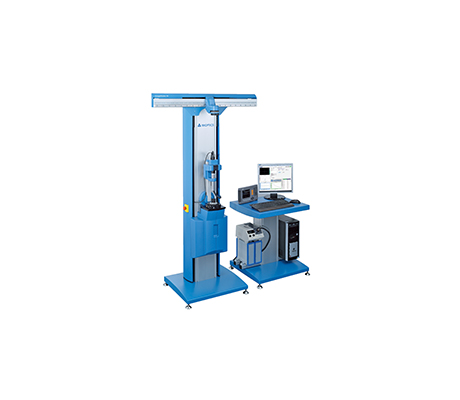

MTF测量仪
MTF测量仪
Description Specification
全欧光学高精度光学传递函数测量仪(MTF)，可测量几乎所有光学元件，光学镜头和光学系统中所提到的参数。主要用于对镜头成像质量的检测，包括相机镜头，手机镜头，车载镜头，CCTV镜头，工业镜头，以及军用级的光学瞄准装置。光谱范围从紫外（UV）250nm一直到远红外（LWIR）13微米，较大通光孔径为450mm。可测量产品的有效焦距EFL，轴上光学传递函数MTF，轴外光学传递函数MTF，离焦光学传递函数MTF，相位传递函数PTF，畸变，色差，像散，视场角，相对透过率，线扩散函数LSF，主光束角度，相对照度和场曲等。根据用户在不同场景的需求，可选配不同的测量模块，也可分为研发型，紧凑型，红外光学测量仪，高精度温控型，工业型，多视场型，VR镜头光学参数测量仪。此系列光学传递函数测量仪，已被科研院校，工业镜头和手机镜头及车载镜头厂家广泛使用。

ImageMaster® Universal高精度光学传递函数测量仪

德国TRIOPTICS GmbH公司设计的ImageMaster® Universal是ImageMaster®光学传递函数测量仪系列中的顶级产品，可以测量几乎所有类型光学系统的光学参数。

测量参数:
  • 轴上光学传递函数MTF
  • 轴外光学传递函数MTF
  • 离焦光学传递函数MTF
  • 有效焦距EFL
  • 相位传递函数PTF、线扩散函数LSF
  • 主光束角度、相对透过率、相对照度、视场角
  • 畸变、像散、色差、焦深、场曲
ImageMaster® Universal高精度光学传递函数测量仪
Pro No.
Title
Delivery time
Price
Purchase
750043
ImageMaster® Universal
请咨询

ImageMaster® HR紧凑型高精度MTF测量仪

德国TRIOPTICS GmbH公司设计的ImageMaster® HR是ImageMaster®光学传递函数测量仪系列中的高端产品，采用立式结构设计，特别适合于小口径透镜或镜头小批量、高精度的研发和量产应用。

产品特点：
  • 立式结构，全自动测量
  • 可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等
  • 整机结构紧凑一体化，维护保养方便
  • 全自动靶标发生器
  • 测量精度可溯源至国际标准
  • 软件模块化，使用简单易懂
  • 可编辑脚本，实现用户自定义测量
  • 直接以报告形式输出结果


测量参数：
  • 轴上光学传递函数MTF
  • 轴外光学传递函数MTF
  • 离焦光学传递函数MTF
  • 有效焦距EFL
  • 相位传递函数PTF、线扩散函数LSF
  • 主光束角度、相对透过率、相对照度、视场角
  • 畸变、像散、色差、焦深、场曲
ImageMaster® HR紧凑型高精度MTF测量仪
Pro No.
Title
Delivery time
Price
Purchase
750044
ImageMaster® HR
请咨询
750044-1
ImageMaster® HR UP
请咨询

ImageMaster® HR IR紧凑型高精度红外MTF测量仪

德国TRIOPTICS GmbH公司设计的ImageMaster® HR IR是在ImageMaster® HR基础上开发研制的一款高精度的红外MTF测量仪，适合于小口径可见光及红外透镜或镜头小批量、高精度的研发和生产。

产品特点：
  • 立式结构
  • 可测量小口径可见光及红外透镜等
  • 红外探测器采用面阵红外焦平面阵列
  • 整机结构紧凑一体化，维护保养方便
  • 全自动靶标发生器
  • 测量精度可溯源至国际标准
  • 软件模块化，使用简单易懂
  • 可编辑脚本，实现用户自定义测量
  • 直接以报告形式输出结果

测量参数：
  • 轴上光学传递函数MTF
  • 轴外光学传递函数MTF
  • 离焦光学传递函数MTF
  • 有效焦距EFL
  • 相位传递函数PTF、线扩散函数LSF
  • 主光束角度、相对透过率、相对照度、视场角
  • 畸变、像散、色差、焦深、场曲




ImageMaster® HR IR紧凑型高精度红外MTF测量仪
Pro No.
Title
Delivery time
Price
Purchase
750045
ImageMaster® HR MAX
请咨询
750045-1
ImageMaster® HR MAX UP
Consult

ImageMaster® Compact紧凑型MTF测量仪

ImageMaster® Compact是由德国TRIOPTICS GnmH旗下子公司美国Wells Research设计、生产的的一款紧凑型MTF测量仪，适用范围广，可测量高性能摄像镜头、手机镜头，显微物镜、塑胶透镜等。

产品特点：
  • 卧式结构
  • 适用范围广，广角测试
  • 整机结构紧凑一体化，占地空间小
  • 测量精度可溯源至国际标准
  • 软件模块化，使用简单易懂
  • 设置用户权限，方便生产管理
  • 直接以报告形式输出结果

测量参数：
  • 轴上光学传递函数MTF
  • 轴外光学传递函数MTF
  • 离焦光学传递函数MTF
  • 有效焦距EFL
  • 相位传递函数PTF、线扩散函数LSF、
  • 主光束角度、相对透过率、相对照度、视场角
  • 畸变、像散、色差、焦深、场曲

ImageMaster® Compact紧凑型MTF测量仪
Pro No.
Title
Delivery time
Price
Purchase
750046
ImageMaster® Compact
请咨询

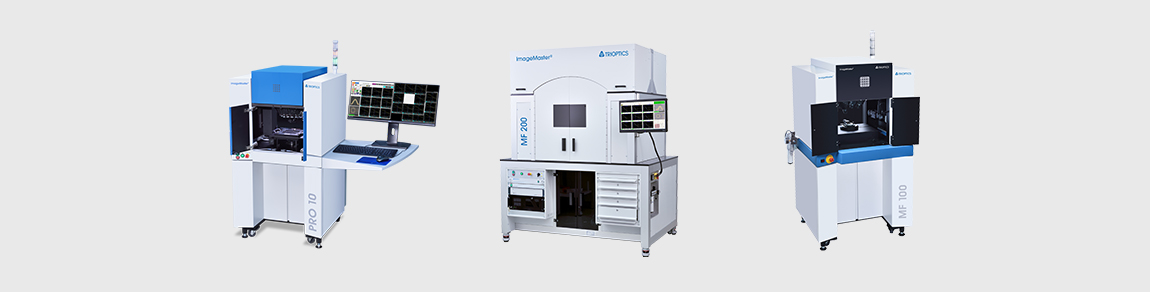

ImageMaster® PRO工业型MTF测量仪

德国TRIOPTICS GmbH制造的ImageMaster® PRO系列是一款适用于手机、数码相机等小镜头大批量生产线用MTF等光学参数检测的设备；具有测量精度高、速度快、操作简便等特点，测量精度可溯源至德国PTB等国际标准，被业内公认为行业标准。

产品功能：
  • 轴上MTF / 轴外MTF
  • 自由设定并测试离焦后MTF
  • EFL / FFL
  • 景深 / DOF
  • 场曲
  • 象散
  • 像面方位角
  • 像面倾斜
  • 对测试结果自动判断，最多支持4个等级分类
  • 实时的雷达图


ImageMaster® PRO工业型MTF测量仪
Pro No.
Title
Delivery time
Price
Purchase
750047
ImageMaster® PRO 10
请咨询
750048
ImageMaster®PRO X Compact
请咨询

ImageMaster® ProSort 10全自动分料机

德国TRIOPTICS GmbH设计的ImageMaster® ProSort 10全自动分料机可与ImageMaster® Pro系列MTF机台搭配组成一条完整的小型镜头全自动检测及分料生产线，可快速的检测镜头品质，并对镜头品质进行不同质量级别的筛选，大大提高生产效率，是小型镜头如手机镜头生产厂家进行大规模量产的完美解决方案。

产品特点：
  • 工业型光学传递函数测量仪与分料筛选系统的完美集成；
  • 占地面积更小；
  • 自动吸塑分离；
  • 增加分料区的行程范围；
  • 分料与MTF测量过程并行；
  • 手动装载与卸载测量托盘
  • 自动测量MTF及分料
ImageMaster® ProSort 10全自动分料机
Pro No.
Title
Delivery time
Price
Purchase
750051
ImageMaster® ProSort 10
请咨询

ImageMaster® MF多视场光学传递函数测量仪

为了展现和传递较佳光学性能，高质量的摄影照相工业镜头必须达到成像质量较高需求。MTF测试方法被证实为评价镜头光学性能测试较佳方法。而拥有整套ImangMaster系列产品的TRIOPTICS公司是MTF测试设备的行业领导者，在此基础上开发了ImageMaster® MF系列，此系统为准确快速地测量多方位、多视场的MTF提供了解决方案。

产品特点：
  • 轴上/轴外多视场多方位MTF测试；
  • 待测镜头焦距范围：MF200（18-200mm）、MF100（1-12mm）；
  • 无限轭测试系统；
  • 自动对准光轴；
  • 电动控制气浮转台；
  • MTF指标可溯源至国际标准；
  • 简洁明了的软件界面，可自动显示判定OK/NG的结果；

产品应用：
  • ImageMaster® MF100主要用于消费光学镜头如手机镜头、车载镜头等的研发、产品质量控制以及来料质量控制。
  • ImageMaster ® MF200主要用于大焦距镜头的研发、产品质量控制以及来料质量控制。


测量参数：


  • 轴上/轴外MTF测试

  • 倾斜校正后的MTF测试

  • 焦距、法兰焦距、场曲、像面倾斜、焦深

  • 最佳焦点、像散、相对畸变（需另配）、色差

ImageMaster® MF多视场光学传递函数测量仪
Pro No.
Title
Delivery time
Price
Purchase
750052
ImageMaster® MF100
请咨询
750053
ImageMaster® MF200
请咨询

ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪

德国全欧光学（TRIOPTICS）设计的ImageMasterHR® TempControl是基于ImageMaster®光学传递函数测量仪而升级的可以控制被测产品在不同温度下进行MTF等光学性能测试的新型设备。
产品特点 测试功能
  • 立式结构.全自动测量
  • 不同温度下轴上光学传递函数（MTF）
  • 可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等
  • 不同温度下轴外光学传递函数（MTF）
  • 整机结构紧凑一体化，维护保养方便
  • 不同温度下离焦光学传递函数（MTF）
  • 全自动靶标发生器
  • 不同温度下有效焦距（EFL）
  • 测量精度可溯源至国际标准
  • 不同温度下（FFL）
  • 软件模块化，使用简单易懂
  • 不同温度下视场角
  • 可编辑脚本，实现用户自定义测量
  • 不同温度下畸变
  • 直接以报告形式输出结果
  • 不同温度下焦深

  • 不同温度下场曲

  • 不同温度下（FFL）
ImageMaster® HR TempControl 控温型高精度光学传递函数测量仪
Pro No.
Title
Delivery time
Price
Purchase

ImageMaster® Cine 高精度摄影光学系统测量及装调仪

ImageMaster®Cine是由德国全欧光学（TRIOPTICS）设计、生产的一款高精度摄影光学系统测量及装调仪，适用长焦距的摄影光学系统的测量及装调。
应用范围 测量参数
  • 多功能或多视场测量
  • 轴上光学传递函数MTF
  • 快速MTF性能检测
  • 轴外光学传递函数MTF
  • 镜头校正功能
  • 离焦光学传递函数MTF
  • 软件实时图像处理

  • 客户自定义编程

  • 测量结果可生成PDF文档或MS Excel

ImageMaster® Cine 高精度摄影光学系统测量及装调仪
Pro No.
Title
Delivery time
Price
Purchase

ImageMaster® Lab VR VR镜头光学参数测量仪

德国全欧光学（TRIOPTICS）设计的ImageMaster® Lab VR杂散光测试仪主要应用于菲涅尔透镜及VR相关透镜的杂散性测试，及成像质量的检测等。
产品特点 测量参数
  • 立式结构
  • 轴上光学传递函数MTF
  • 可以测量VR镜片/模组/可集成
  • 轴外光学传递函数MTF
  • 整机结构紧凑一体化、维护保养方便
  • 离焦光学传递函数MTF
  • OLED照明、冷光源及靶标/新增分划板
  • 杂散光（VGI）
  • 测量精度可溯源至国际标准
  • 有效焦距EFL
  • 软件模块化、使用简单易懂
  • 畸变
  • 可编辑脚本、实现用户自定义测量
  • ebox
  • 直接以报告形式输出结果

ImageMaster® Lab VR VR镜头光学参数测量仪
Pro No.
Title
Delivery time
Price
Purchase

ImageMaster® Lab AR AR镜头光学参数测量仪

德国全欧光学设计的ImageMasterLab® AR光学系统传递函数测量仪主要应用于光波导及AR整机的成像检测。
产品特性
  • 高精度专业测试波导，投影系统，投影和AR模组
  • 可调入瞳距，入瞳大小
  • 视场角∶±50°
  • 线性eyebox扫描
  • RGB三色光源可自动切换
  • 支持透射和反射模式
ImageMaster® Lab AR AR镜头光学参数测量仪
Pro No.
Title
Delivery time
Price
Purchase

ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪

ImageMaster® ENDO PRO是由德国全欧光学（TRIOPTICS）设计、生产的一款量产型光学传递函数测量仪，主要适用于内窥镜的量产检测与调试。
产品特点 测量参数
  • 在线检测内窥镜的光学性能参数
  • 轴上光学传递函数MTF
  • 自动调整样品，靶标及探测器
  • 轴外光学传递函数MTF
  • 多视场测试
  • 离焦光学传递函数MTF
  • 电动靶标发生器
  • 相位传递函数
  • PDF格式报告输出
  • 线扩散函数
  • 友好用户界面，可设置用户权限
  • 放大倍率

  • 视场角

  • 屈光度

  • 畸变

  • 像散

  • 色差
ImageMaster® ENDO PRO 内窥镜专用光学传递函数测量仪
Pro No.
Title
Delivery time
Price
Purchase

ImageMaster® Afocal 高精度望远系统光学参数测量仪

ImageMaster® Afocal是由德国全欧光学（TRIOPTICS）设计、生产的的一款高精度无焦系统测量仪。适用范围广，测量参数多。可测屋望远镜，枪瞄准镜、双目望远镜等。
产品特点 测量参数
  • 卧式结构
  • 轴上光学传递函数MTF
  • 整机结构紧凑一体化，占地空间小
  • 轴外光学传递函数MTF
  • 软件模块化，使用简单易懂
  • 离焦光学传递函数MTF
  • 设置用户权限，方便生产管理
  • USAF分辨率测试
  • 直接以报告形式输出结果
  • 放大倍率

  • 视场角

  • 瞳孔距

  • 视差

  • 畸变

  • 像散

  • 场曲

  • 色差
ImageMaster® Afocal 高精度望远系统光学参数测量仪
Pro No.
Title
Delivery time
Price
Purchase
ImageMaster® Universal高精度光学传递函数测量仪
产品编号/型号 750043 / ImageMaster® Universal
系统配置 无限-有限共轭系统、有限-有限共轭系统、无焦系统
光谱范围 UV(200-400nm)、VIS(400-700nm)、NIR(700-1000nm)、SWIR(1-2.5μm)、MWIR(2.8-5.3μm)、LWIR(7.5-13μm)
测量参数 EFL (有效焦距)、轴上MTF、轴外MTF、离焦MTF、PTF (相位传递函数) 、LSF (线扩散函数)、畸变、渐晕、场曲、像散、视场角、相对照度、焦深、色差主光束入射角、相对透过率
样品焦距范围 1-2000mm（可扩展）
最大通光口径 450mm（可扩展）
最大离轴角度 ±120°（可扩展至±180°）
EFL测量精度 ±0.3%
MTF测量精度 ±0.02MTF（轴上）、±0.03MTF（轴外）
MTF测量重复性 ±0.01MTF
空间频率 UV(0-200lp/mm)、VIS-NIR(0-1000lp/mm)、SWIR(0-150lp/mm)、MWIR(0-100lp/mm)、LWIR (0-60lp/mm)
样品承载重量 50kg
测量方位角 360°
测量模式 全自动
可根据客户需求定制其他产品

ImageMaster® HR紧凑型高精度MTF测量仪
产品编号 / 型号 750044 / ImageMaster® HR
系统配置 无限-有限共轭系统 有限-有限共轭系统
样品焦距/放大倍率范围 0.5-100mm（可扩展至150mm） 0.001-0.5
视场角 ±105°（可扩展至±110°） ±40°（可扩展至±70°）
EFL/放大倍率测量精度 ±0.2% ±0.001
光谱范围 VIS(450-750nm)、NIR(750-1000nm)
最大通光口径 45mm
MTF测量精度 ±0.02MTF（轴上）、±0.03MTF（轴外）
MTF测量重复性 0.01MTF
空间频率 0-500lp/mm
样品承载重量 2kg
测量方位角 360°
测量模式 全自动


ImageMaster® HR IR紧凑型高精度红外MTF测量仪

产品编号/产品型号 750045 / ImageMaster® HR IR
系统配置 无限-有限共轭系统
光谱范围 VIS(400-700nm)、LWIR(8-12μm)
样品焦距/放大倍率范围 10-150mm
视场角 ±90°
EFL测量精度 ±1%
MTF测量精度 ±0.03MTF（轴上/轴外）
MTF测量重复性 0.02MTF
最大通光口径 60mm
空间频率 0-500lp/mm(VIS)、0-50lp/mm (LWIR)
样品承载重量 2kg
测量方位角 360°
测量模式 全自动
根据需求可定制其他波段光谱


ImageMaster® Compact紧凑型MTF测量仪

产品编号/产品型号 750046  /  ImageMaster® Compact
系统配置 无限-有限共轭系统 有限-有限共轭系统
光谱范围 VIS(400-750nm) NIR(750-1000nm)
样品焦距范围 1-100mm（可扩展至150mm）
视场角 ±130°
EFL测量精度 ±0.2%
EFL测量重复性 0.1%
MTF测量精度 ±0.03MTF（轴上/轴外）
MTF测量重复性 ±0.01MTF
最大通光口径 45mm
空间频率 0-1000lp/mm
样品承载重量 2kg
测量方位角 360°
测量模式 全自动或手动


ImageMaster® PRO工业型MTF测量仪
产品编号 750047 750048 750049 750050
产品型号

ImageMaster®PRO 9

ImageMaster®PRO 5 Ultra

ImageMaster®Compact PRO

ImageMaster®PRO 5 Wafer
测量模式 无限-有限轭 无限-有限轭 无限-有限轭 无限-有限轭
支持相机数量 9/13/17/21/25 9/13/17/21 9/13 9/13/17/21
最大视场 165° 165° 100° 165°
空间频率 0...600 lp/mm 0...400 lp/mm 0...250 lp/mm 0...300 lp/mm
轴上MTF测量精度 1% MTF 2% MTF 2% MTF 2% MTF
离轴MTF测量精度 2% MTF 3% MTF 4% MTF 3% MTF
EFL测量精度 5μm 5μm 5μm 5μm
FFL测量精度 8μm 8μm 8μm 8μm
平均测量时间 1.5秒 3秒 4秒 3秒
托盘尺寸 150mmx150mm

150mmx150mm

225mmx225mm

托盘（2种类型）

150mmx150mm

8英寸Wafer

12英寸Wafer
倾斜校正功能 有 选配 无 无

超净间等级 FS 209
/ ISO 14644-1

 100 / ISO 5 100 / ISO 5 100 / ISO 5 100 / ISO 5
测量进度监控 实时显示进度 三色状态指示灯 三色状态指示灯  三色状态指示灯
尺寸(h × w × d)mm 1350 x 1330 x 805 1350 x 1330 x 660 650 × 682 × 610 1350 x 1330 x 660
重量 210kg 210kg 90kg 190kg

注：ImageMaster® PRO有限-有限轭测量系统可定制。

ImageMaster® ProSort 9全自动分料机

产能计算  （编号：750051）
安装时间

举例：载有100个样品的托盘
将测量托盘装入和移出ImageMaster ProSort 9

50ms/单样品；或 5s/单托盘；

手动翻转产品塑料盒，将产品装载入测量托盘（100个样品）

与分料同步；
装载和分料后卸载输出托盘的时间〜7-10个测量托盘；

过程停止20秒

卸载700-1000个样品
循环时间（4夹具）

举例：载有100个样品的托盘
并行处理测量与分料的时间

每样品1.5秒或每托盘150秒
一小时产能

24个托盘=>每小时 2400个

集成系统的优点: 测量和分拣过程同时装卸托盘；



规格4-夹具应用-装载100个样本的测试托盘
参数描述 规格
每个样品的循环时间（分料和优化测量的平均值） 1.5秒
一小时生产个数 2400
X/Y/Z轴 行程   —面板行程 X= 530 mm Y= 390 mm Z= 160 mm
X/Y/Z轴 精度   — 分料面板 10µm
X/Y/Z轴 重复性 — 分料面板 2µm
平台最大速度 700mm/sec
电机系统 带编码器的伺服电机主轴
重量 700kg
尺寸(长L x 深D x 高H) L = 2320 mm, D = 900 mm, H = 1900 mm
托盘优选尺寸 测量托盘: 200mm x 200mm


ImageMaster® MF多视场光学传递函数测量仪

产品编号 750052 750053
产品型号 ImageMaster® MF100 ImageMaster® MF200
光路配置 无限轭 无限轭
样品焦距 1-12mm 18-200mm
轴上MTF精度 +/- 2 % MTF +/- 2 % MTF
轴外MTF精度 1-12mm 18-200mm
MTF重复性 +/- 2 % MTF +/- 2 % MTF
+/- 3% MTF +/- 3% MTF
测试视场角范围 20°-160° 12°-90°
