GU-RFS系列 宽带频率源模块
Price Option
Please Consult
Product No. GU-RFS
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
| 参数 | 最小值 | 典型值 | 最大值 | 测试条件 |
| 工作频段(GHz) | 1 | 10 | 12 | 50Ω |
| 频率步进(KHz) | 1 | 100 | 1000 | |
| 输出功率(dBm) | - | 10 | 23 | |
| 输出功率波动(dB) | - | ±1.5 | ±2 | |
| 相位噪声 | -98 | dBc/Hz@10kHz | ||
| -103 | dBc/Hz@100kHz | |||
| 谐波抑制（dBc） | - | 30 | - | |
| 杂散抑制（dBc） | 65 | |||
| 输出频率精度（ppm） | ±0.1 | |||
| 跳频时间（uS） | - | - | 200 | |
| 工作电压（V） | +12 | 纹波≤50mV | ||
| 工作电流（A） | 1.0 | |||
| 工作温度 | -20 | +65 | ||

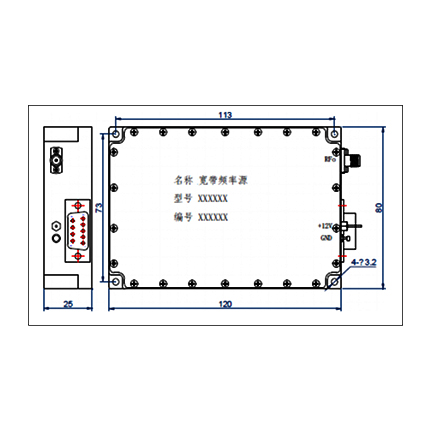

| 模块接口说明 | ||||
| 属性 | 描述 | 接头/插座 | ||
| 射频 | 射频输入 | SMA-50K | ||
| 射频 | 射频输出 | SMA-50K | ||
| 电源接口 | +12 电源 | 穿心电容器 | ||
| 电源接口 | 电源地 | 接地柱 | ||
| 通信接口 | 串行接口 | DB-9ZK | ||
| 通信接口 | ||
| 序号 | 定义 | 备注 |
| 1 | LD | 锁定指示：“1”锁定，“0”失锁 |
| 2 | RXD | 接收数据 |
| 3 | TXD | 发送数据 |
| 5 | GND | 数字地 |
| 4, 6,7,8,9 | NC | 空 |
| 频率源控制详见通信协议 | ||
采用 RS232 串口通信，速率 9600bps。以数据帧形式发送数据，字节低位先发，无校验位，2BIT 停止位。数据帧定义如下(十六进制)：
接收数据，共 6 个字节
帧头+命令+数据 2+数据 1+数据 0+帧尾
1） 帧头：固定为 0XA5；
2） 命令： 0X01：频率设置;
3） 频率设置：
数据 2：默认为 0x00；
数据 1：对应频率的高字节[15:8]；
数据 0：对应频率的低字节[7:0]；
如 12GHz—12000MHz—12000000KHz—0XB71B00（16 进制），数据 2（0XB7），数据 1（0X1B），数据 0（0X00），上电初始化频率为起始频率 7000MHz；
4） 帧尾：固定为 0X5A；
数据返回，共 7 个字节
帧头（0xA5）+命令(0x01)+ 数据 2+数据 1+数据 0+锁定指示+帧尾(0x5A)
数据为下发频率码。
锁定指示：“0x01”锁定，“0x00”失锁。
