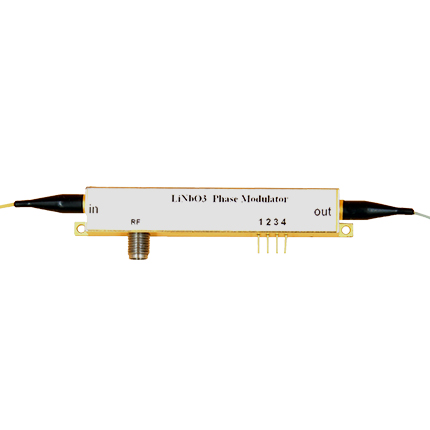

1064nm电光相位调制器 6G
Price Option
Please Consult
Product No. GU-PM-1064-6G
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
极限条件
特征曲线
封装尺寸
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | ||
| 光学参数 | |||||||
| 工作波长 | l | 980 | 1060 | 1150 | nm | ||
| 插入损耗 | IL | - | 3 | 3.5 | dB | ||
| 光回波损耗 | ORL | - | - | -45 | dB | ||
| 光纤 | 输入端 | PM 980 Panda fiber | |||||
| 输出端 | PM 980 Panda fiber | ||||||
| 光纤接口 | FC/PC、FC/APC或用户指定 | ||||||
| 电学参数 | |||||||
| 工作带宽（-3dB） | GU-PM-1064-300M | S21 | - | 300 | - | MHz | |
| GU-PM-1064-6G | S21 | - | 5 | 6 | GHz | ||
| GU-PM-1064-10G | S21 | - | 10 | 12 | GHz | ||
| RF半波电压Vpi | GU-PM-1064-300M | Vπ | - | 3.0 | 3.5 | V | |
| GU-PM-1064-6G | Vπ | - | 3.2 | 4 | V | ||
| GU-PM-1064-10G | Vπ | 3.2 | 3.5 | 4 | V | ||
| 电回波损耗 | S11 | - | -12 | -10 | dB | ||
| RF端输入阻抗 | ZRF | 50 | W | ||||
| 电接口 | SMA(f) | ||||||
极限条件
| 参数 | 符号 | 单位 | 最小值 | 最大值 |
| 输入光功率 | Pin,Max | dBm | 20 | |
| RF端输入功率 | dBm | 28 | ||
| 工作温度 | Top | ºC | -10 | 60 |
| 储存温度 | Tst | ºC | -40 | 85 |
| 湿度 | RH | % | 5 | 90 |
特征曲线
 |
 |
封装尺寸
