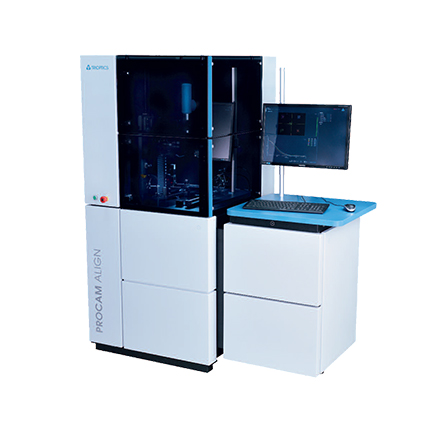

ProCam® Align Smart
Price Option
Please Consult
Product No. 750055
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
| 技术规格 | ||
| 产品编号 | 750055 | 750056 |
| 产品型号 | ProCam® Align Smart | ProCam® TT |
| 调节自由度 | 可达6自由度 | |
| 线性分辨率 | ˂ 0.5μm | |
| 最终成品线性校正精度1 | ˂ 4μm | |
| 倾斜分辨率 | ˂ 0.7″ | |
| 最终成品倾斜校正精度1 | ˂ 4′ | |
| 产品外径 | 4mm...30mm(其他尺寸可定制） | |
| 产品有效焦距 | 1…12mm（定焦光管） 1...18mm（变焦光管） |
|
| 视场角（chart结构） | 70°（最大可升级至100°） | |
| 视场角（collimators结构） | 140°（最大可升至180°） | |
| UPH(每小时产量)2 | 60 | 300 |
| 机台尺寸 | 1700×1100×1840mm | 1400×1480×1875mm |
| 相机接口 | MIPI、SPI、USB、FireWire、CamLink, GigE, custom (CAN, etc.) | |
1.基于以下参数计算∶pixel size 6um， F#=2.8，EFL=4.5mm
2.基于以下参数计算cycle time∶sensor初始化时间<1s，相机fps>30，UV固化时间<3秒
| 配置规格 | ||
| 产品型号 | ProCam® Align Smart | ProCam® Align lnline |
| 应用 | 小型化/研发用装调 | 量产型设备 |
| 流程 | 串行处理 | 并行处理 |
| 产量 | 研发/小批量 | 大批量 |
| 靶标 |
test chart(chart 板)/ collimator（平行光管） |
test chart(chart 板)/ collimator（平行光管） |
| 具体流程 | ||
| 样品自动取放 | 一 | O |
| 预先清洁 | 一 | O |
| 自动胶滴涂 | O | √ |
| 主动装调（六轴） | √ | √ |
| 自动UV固化 | O | √ |
| 装调后测试 | O | O |
| 装调后标记 | 一 | O |
| 装调后分发 | O | O |
| √ 核心模块 | O 可选模块 | —不可选 |
