Optical Power Meter
Optical Power Meter
Description Specification Application Software Probe selection
光功率计是利用光电效应原理对光量进行测量的一类测量仪器。根据材料和应用主要分为光电功率计、热释电和热电偶功率计。光电功率计主要应用与nW到mW可见光到近红外光。光电探头具有高灵敏度，响应速度快（通常为us和ms），不受环境温度影响、低成本等优点，在光学检测和加工设备中应用到的可见光激光二极管和LED等光源，功率较低应用光电探头更为合适。光电探头按照材料区分常用的有Si，Ge，InGaAs三种，根据光源的不同波长选用适合的探头。联合光科代理的德国Artifex OPM150，OPM200，OPM500光功率计产品光谱范围覆盖190nm到2200nm，有5种不同类型探头，探头口径从3mm到9mm，能够测量低至1nW，配套OD衰减片测量较高1W，配套积分球能够测量较高20W功率，适用于实验室、现场和OEM集成应用，Artifex还提供光功率计测量解决方案和产品定制。

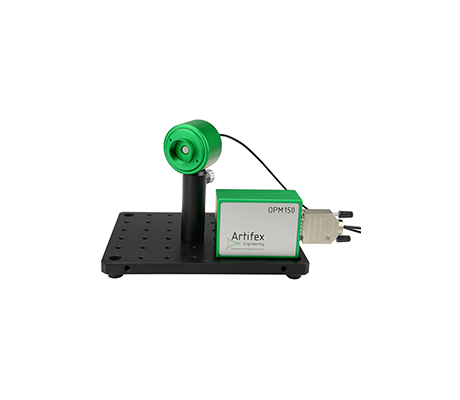

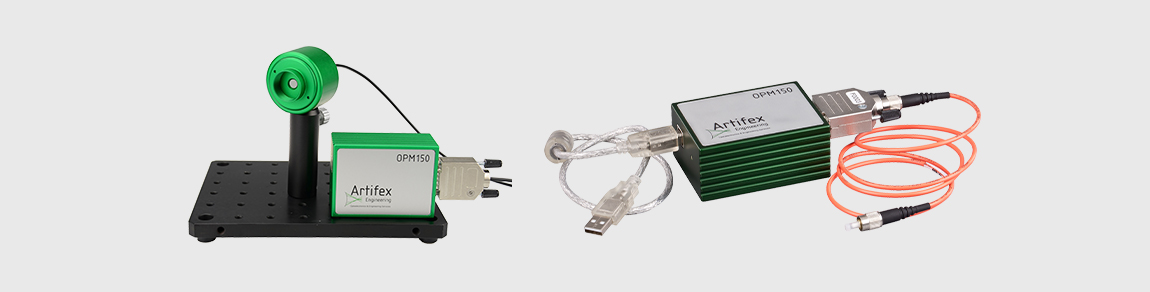

OPM150光功率计的探头采用光电二极管，灵敏度高，测量速度快，其测量速度是是热电式探测器的1000倍。配合使用积分球测量可以测量更高功率。宽功率测量范围1nW-20W，配有简洁直观的图形用户界面的软件，方便使用，易于数据读取。 OPM系列光率计价格低廉，简单易用。是实验室测量，激光应用以及OEM的理想选择。 OPM系列光功率计由OPM主机和一个光电探头配套使用，主机通过USB与电脑连接，安装OPM测量软件可实现数据和趋势曲线显示。主机可以兼容Artifex提供的所有探头。

光功率计原理：
通过光探头接收光信号，光电二极管将光信号转换为电信号，产生电流的大小与所吸收的光功率成比例，放大器可以将电流放大，转化为输出电压，主机进行数模变换，经CPU的一系列处理后以数字信号的形式显示出来。

光电二极管（PD）工作原理：
光电二极管（PD）是一种由PN结组成的半导体器件，具有单向导电性，它在电路中作为光电传感器件把光信号转换成电信号。光电二极管是在反向电压作用之下工作的。没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。当携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对。外电路连接到设备接收电流。产生电流的大小与所吸收的光功率成比例。

兼容性：
系统灵活，兼容标准光机系统。探测器直径35mm，突出部分直径25mm。适用于几种标准笼式系统。前螺纹系统使其以直接用于Qioptic部件。下面的M6和8-32螺孔使其适用于柱式安装。

校准：
每个探头被自动识别，并将其单独的校准数据上传到系统。当更换探测器时，OPM150软件会自动识别，并进行校准。

主要特点

  • 接口：USB(供电，控制)。
  • 可测光谱范围：190nm-2200nm，功率测量范围：1nW-20W。
  • 增益控制：5增益范围，可加载5个单独滤光片曲线。
  • 软件功能：图表/数字显示模式，平均，数据记录(多种存储格式)。
  • 免费提供全套软件开发包(GUI应用源代码) ，丰富的配件选择。

功率计表头（主机）

Artifex光功率计系列精确测量从pW到mW的光功率。
OPM系列光功率计（OPM）采用光电二极管测量和监测从紫外线到近红外的光功率。
特点
  • 高信噪比下的快速响应时间
  • 敏感
  • 宽动态范围
  • 关于光电二极管材料和光输入的多种选择
功率计表头（主机）
Pro No.
Parameter
探测头
功率范围
Delivery time
Price
Purchase
700743
Parameter list
自由光束/光纤头
nW-kW
6-8 weeks
700744
Parameter list
自由光束/光纤头
nW-kW
6-8 weeks
OPM-200
Parameter list
光纤头
µW-mW
6-8 weeks
OPM-500
Parameter list
光纤头
pW-mW
6-8 weeks

Si探测器

多种探头供您选择，当连接到基本单元时，每个磁头都会被自动识别并将其单独的校准数据上传到系统。
优点：
  • 低成本
  • 可热插拔
  • 体积小
Si探测器
Pro No.
Parameter
波长范围
最大功率
类型
Delivery time
Price
Purchase
OPM150UVS
Parameter list
190-1100nm
3mW@600nm
空间自由光
6-8周
OPM150UVS-S
Parameter list
190-1100nm
3mW@600nm
空间自由光
6-8周
OPM150UVSFC
Parameter list
190-1100nm
20mW@600nm（配OPM150(Basemodule)）/10mW@600nm（配OPM150(100kHz)）
FC光纤连接
2-6周
OPM150UVSSMA
Parameter list
190-1100nm
20mW@600nm（配OPM150(Basemodule)）/10mW@600nm（配OPM150(100kHz)）
SMA光纤连接
6-8周

Ge探测器

多种探头供您选择，当连接到基本单元时，每个磁头都会被自动识别并将其单独的校准数据上传到系统。
优点：
  • 低成本
  • 可热插拔
  • 体积小
Ge探测器
Pro No.
Parameter
波长范围
最大功率
类型
Delivery time
Price
Purchase
OPM150G3FC
Parameter list
800-1550nm
8mW@1550nm（配OPM150(Basemodule)）/4mW@1550nm（配OPM150(100kHz)）
FC光纤连接
6-8 weeks
OPM150G5
Parameter list
800-1550nm
8mW@1550nm（配OPM150(Basemodule)）/4mW@1550nm（配OPM150(100kHz)）
空间自由光
6-8 weeks
OPM150G10
Parameter list
800-1550nm
8mW@1550nm（配OPM150(Basemodule)）/4mW@1550nm（配OPM150(100kHz)）
空间自由光
6-8 weeks
OPM150G3SMA
Parameter list
800-1550nm
8mW@1550nm（配OPM150(Basemodule)）/4mW@1550nm（配OPM150(100kHz)）
SMA光纤连接
6-8 weeks

InGaAs功率探测器

多种探头供您选择，当连接到基本单元时，每个磁头都会被自动识别并将其单独的校准数据上传到系统。
优点：
  • 低成本
  • 可热插拔
  • 体积小
InGaAs功率探测器
Pro No.
Parameter
波长范围
最大功率
类型
Delivery time
Price
Purchase
OPM150VIGA
Parameter list
400-1600nm
7mW@1550nm（配OPM150(Basemodule)），4mW@1550nm（配OPM150(100kHz)）
自由空间光
6-8 weeks
OPM150x2.0IGA
Parameter list
800-2000nm
3mW@1550nm
自由空间光
6-8 weeks
OPM150VIGAFC
Parameter list
400-1600nm
7mW@1550nm（配OPM150(Basemodule)），4mW@1550nm（配OPM150(100kHz)）
FC光纤连接
6-8周
OPM150VIGSMA
Parameter list
400-1600nm
7mW@1550nm（配OPM150(Basemodule)），4mW@1550nm（配OPM150(100kHz)）
SMA光纤连接
6-8 weeks
OPM150x2.0IGAFC
Parameter list
800-2000nm
3mW@1550nm
FC光纤连接
6-8 weeks
OPM150x2.0IGASMA
Parameter list
800-2000nm
3mW@1550nm
SMA光纤连接
6-8 weeks
OPM150x2.2IGASMA
Parameter list
1000-2200nm
1mW@1550nm
SMA光纤连接
6-8 weeks
OPM150x2.2IGAFC
Parameter list
1000-2200nm
1mW@1550nm
FC光纤连接
6-8 weeks

积分球探头

积分球探头可以用于测量大功率的应用。
我们所有的标准聚合物积分球都装配了探测芯片和储存有校准数据的接头。当连接到测量主机单元时，每个探头都会被自动识别并将其单独的校准数据上传到系统。对于更高的功率处理，5毫米和100毫米聚合物以及金积分球可与光纤和光纤头一起使用。

我们使用的聚合物具有高反射率和朗伯扩散性，可确保在250-2500nm的整个范围内实现宽带效率。

这些积分球可用于光功率测量以及光束均质化，进行准确的光谱分析。通过侧面（光纤）端口照亮时，100mm的球在25mm端口处的均匀性优于1％。

10mm和20mm球体可以用于 光功率测量的集成光电二极管（UV-Si，VIS-enhanced  InGaAs或 Ge）中，以及用于辅助功能（例如光谱分析）的SMA光纤端口。两个输出都位于设备的背面。这些球体已经过校准，并且与我们的OPM150系列光功率计兼容。

50mm和100mm球体具有模块化端口，可以选择SMA和FC光纤插座或光电二极管（选择 UV-Si,  VIS-enhanced InGaAs, Ge 和 IR-extended InGaAs）。这些球体可以根据要求进行校准。光电二极管端口可以通过BNC或SMA插座或我们的OPM150连接器端接。使用OPM150连接器，积分球与我们的OPM150系列光功率计兼容。


积分球探头
Pro No.
Parameter
工作波长
功率范围
Delivery time
Price
Purchase
OPM150P10UVS
Parameter list
250-1100nm
2μW-200mW@600nm
6-8 weeks
OPM150P10G
Parameter list
800-1550nm
125μW-250mW@1550nm
2-6周
OPM150P10VIGA
Parameter list
400-1600nm
1μW-250mW@1550nm
6-8 weeks
OPM150P10x2.0IGA
Parameter list
800-2000nm
1μW-250mW@1550nm
2-6周
OPM150P10x2.2IGA
Parameter list
1000-2200nm
1μW-100mW@1550nm
2-6周
OPM150P20UVS
Parameter list
250-1100nm
5μW-700mW@600nm
6-8 weeks
OPM150P20G
Parameter list
800-1550nm
200μW-1W@1550nm
6-8 weeks
OPM150P20VIGA
Parameter list
400-1600nm
2μW-700mW@600nm
6-8 weeks
OPM150P20x2.0IGA
Parameter list
800-2000nm
2μW-700mW@1550nm
6-8 weeks
OPM150P20x2.2IGA
Parameter list
1000-2200nm
2μW-700mW@1550nm
6-8 weeks
OPM150M8UVS-7
Parameter list
250-1100nm
5μW-500mW@600nm
6-8 weeks
OPM150M8G-7
Parameter list
800-1550nm
150μW-400mW@1550nm
6-8 weeks
OPM150M8VIGA-7
Parameter list
400-1600nm
2μW-400mW@1550nm
6-8 weeks
OPM150M8x2.0IGA-7
Parameter list
800-2000nm
2μW-400mW@1550nm
6-8 weeks
OPM150M8x2.2IGA-7
Parameter list
1000-2200nm
2μW-400mW@1550nm
6-8 weeks
OPM150M8UVS-12.5
Parameter list
250-1100nm
40μW-5W@600nm
6-8 weeks
OPM150M8G-12.5
Parameter list
800-1550nm
1mW-2W@1550nm
6-8 weeks
OPM150M8VIGA-12.5
Parameter list
400-1600nm
10μW-2W@1550nm
6-8 weeks
OPM150M8x2.0IGA-12.5
Parameter list
800-2000nm
10μW-2W@1550nm
6-8 weeks
OPM150M8x2.2IGA-12.5
Parameter list
1000-2200nm
10μW-2W@1550nm
6-8 weeks
OPM150M12UVS
Parameter list
250-1100nm
150μW-20W@600nm
6-8 weeks
OPM150M12G
Parameter list
800-1550nm
4mW-10W@1550nm
6-8 weeks
OPM150M12VIGA
Parameter list
400-1600nm
40μW-10W@1550nm
6-8 weeks
OPM150M12x2.0IGA
Parameter list
800-2000nm
40μW-10W@1550nm
6-8 weeks
OPM150M12x2.2IGA
Parameter list
1000-2200nm
40μW-10W@1550nm
6-8 weeks

OPM150配件

我们提供多种配件，使您的应用尽可能简单。
Pro No.
Title
Delivery time
Price
Purchase
780200
OPM150适配器安装工具
6-8 weeks
780201
OPM150 光圈 7mm
6-8 weeks
780202
OPM150 C口适配器
6-8 weeks
780203
OPM150 C口适配器（外螺纹）
6-8 weeks
780204
OPM150 光纤适配器 1.25mm
6-8 weeks
780205
OPM150 光纤适配器 FC
6-8 weeks
780206
OPM150 光纤适配器 SMA
6-8 weeks
780207
OPM150 光纤适配器 LC
6-8 weeks
780209
P10和P20积分球的SMA适配器
2-6周
780210
OPM150滤光片安装环
6-8 weeks
780211
OPM150滤光片 OD1
6-8 weeks
780212
OPM150滤光片 OD2
6-8 weeks
780215
OPM150挡圈
6-8 weeks
780216
OPM150便携包
6-8 weeks
表头选择
Artifex光功率计系列精确测量从pW到mW的光功率。OPM系列光功率计（OPM）采用光电二极管测量和监测从紫外线到近红外的光功率。
  • 高信噪比下的快速响应时间

  • 敏感

  • 宽动态范围

  • 关于光电二极管材料和光输入的多种选择



产品型号 OPM150 OPM200 OPM500
探测头 自由光束/光纤头 光纤头 光纤头
USB端口 是 否 是
输出 数字信号（和模拟信号） 模拟信号 数字信号和模拟信号
功率范围 nW - kW µW - mW pW - mW



        这些光功率计用于测量和监测从紫外线到近红外的光功率。广泛应用于光纤通信、激光维修、设备维护、科研和工业生产中；OEM，例如在自动光纤或微光学对准系统中；在各种科研实验中使用。
       光功率计也应用于光纤通信系统中，光功率是光纤通信系统中最基本的测量参数，光功率可以评价光端设备性以及评估光纤的传输质量。光功率计用于测量绝对光功率或通过一段光纤的光功率相对损耗。
 图形用户界面是直观的使用和易于数据读取！该软件具有四种模式：记录模式、观测模式、滚动模式、数字显示模式。还包括诸如自动增益和各种存储格式的其他功能，平均功能适用于测量信噪比差的光源。
特点
  • 支持探测器热插拔
  • 图形显示（Logging，Scope，Scroll模式）
  • 数字显示
  • 平均
  • CSV文件输出
  • 支持各种图形格式输出

提供全套软件开发包：图形用户接口（GUI），GUI（VB.net）源代码，LabVIEW®demo VI，虚拟COM口控制命令表。


一般功率计有热释电传感器/热电偶传感器/光电二极管探测器。光电二极管探头与热电探头相比在响应速度、灵敏度等方面有较好的性能，其测量速度是是热电式探测器的1000倍。
光电二极管原理：光子被半导体材料吸收，进而产生电子-空穴对。外电路连接到设备接收电流。产生电流的大小与所吸收的光功率成比例。
特点：
  • 灵敏度高（pW /pJ，nW/nJ级别）。
  • 探头材料有硅（Si），锗（Ge），铟砷化镓（InGaAs），允许从190nm到2200nm的测量。
  • 传感器尺寸小，直径范围3~9mm
  • 与衰减器和积分球结合扩展功率测量范围最大至5KW 。
  • 测量连续激光。
  • 响应速度快（微妙级别）
常规探头：
光电探头按照材料区分常用的有硅（Si），锗（Ge），铟砷化镓（InGaAs），根据光源的不同波长选用适合的探头。
UV-Si Ge VIS-InGaAs x2.0-InGaAs x2.2-InGaAs
190-1100nm 800-1550nm 400-1600nm 800-2000nm 1000-2200nm

有5种不同类型探头，探头口径从3mm到9mm，能够测量低至1nW，配套OD衰减片测量最高1W。

OD1

OD2

OD3
1nW-3mW 10nW-30mW 100nW-300mW 1μW-1W
50nW-150mW 200nW-500mW 1μW-5W 5μW-20W

Artifex的积分球兼容OPM150系统，波长范围250-2200nm，功率50nW-20W，光纤接口可以接光谱仪。
多种探头供您选择，当连接到基本单元时，每个探头都会被自动识别并将其单独的校准数据上传到系统。
优点：
  • 低成本
  • 可热插拔
  • 体积小
