OptiSurf®镜面定位仪
OptiSurf®镜面定位仪
全欧光学中心厚度测量仪,采用非接触式的测量方法,集成了OptiSurf ®镜面定位仪的功能,配有定心机械卡口,可测量单个球面透镜,非球面透镜,柱面镜,双胶合透镜,三胶合透镜和平面镜等光学元件的中心厚度,也可测量光学系统中单个元件的中心厚度与空气间隔。该产品可用于紫外(UV),可见光(VIS)和红外(IR)光学元件中心厚度和光学镜头及光学系统空气间隔的检测,特别是对远红外镜头(LWIR)的测量,有较高的测量精度与重复精度,测量镜片的较大光学厚度可达800mm,较高精度达0.15微米,可选配温度及气压传感器。中心厚度测量仪采用低相干干涉仪测量原理,可自动扫描识别被测物体,一次性测量光学系统中所有表面的距离,从而给出用户需要的结果,可为后续光学镜头和光学系统的装配提供质量保证,这在光学镜头前期研发阶段尤为重要。

OptiSurf® 镜面定位仪

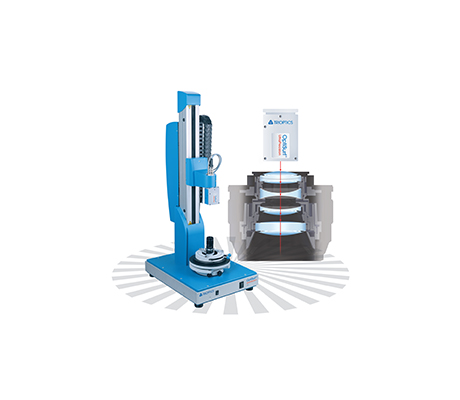

德国TRIOPTICS GmbH设计的OptiSurf®镜面定位仪用于高精度地测量光学系统中的光学元件中心厚度和空气间隔;OptiSurf®镜面定位仪基于低相干干涉原理,采用非接触式测量,是光学系统装调中检测和控制空气间隔较理想的工具。

OptiSurf®  - 高精度低相干干涉仪,用于UV VIS和IR光学元件的中心厚度和空气间隔。

OptiSurf® 是非接触式测量单镜头、平面关系和光学系统中心厚度与空气间隔的理想工具。该仪器基于低相干干涉仪测量原理,经一次扫描即可测量光学系统中所有的表面距离,精度高达0.15µm。特别是,与常规系统相比。OptiSurf®大大简化了样品对于测量轴的对准过程;颇具创新性的对准工具,可调的样品支架以及简便的软件控制使无经验的操作者也能够精确的对准并进行测量。这种省时的创新使OptiSurf® 可用于生产中。

 OptiSurf®是市场中唯一可测量远红外镜头材料的设备。作为 OptiCentric® IR设备的更新, OptiCentric® IR 是红外透镜高精度组装工艺的完美补充。



主要特征:

产品应用:
  • 具有0.15µm的中心厚度与空气间隔测量精度;
  • 非接触式测量光学系统中光学元件中心厚度和空气间隔
  • 可应用于紫外、可见与红外光学;
  • OptiSurf®低相干干涉仪能够测量单透镜(最大光学厚度为800mm)
  • 轻松输入样品数据;

  • 可通过OptiCentric®Zemax或镜头设计编码器中导入镜头设计对测量结果的统计分析;

  • 自动识别镜头表面,计算表面之间的距离;

  • 具有快速简便的样品对准软件工具;

  • 采用非接触式测量

OptiSurf® 镜面定位仪
Pro No.
Title
Delivery time
Price
Purchase
请咨询
请咨询
请咨询

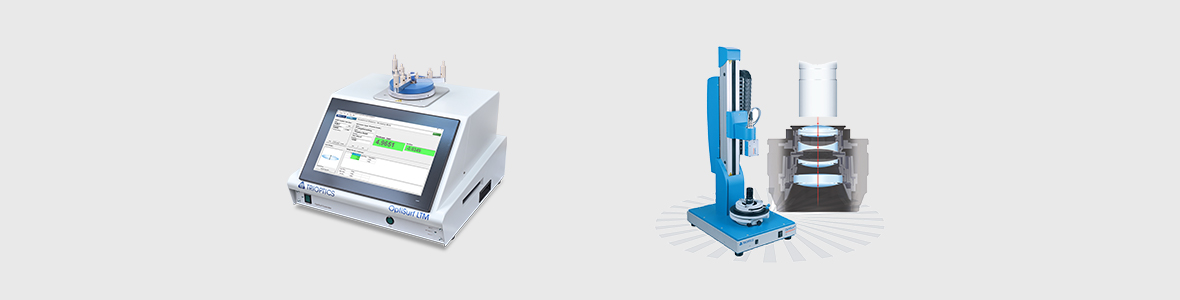

OptiSurf®LTM镜片厚度测量仪

对于光学产品而言,高精度的光学系统需要高质量的单镜片。OptiSurf®LTM镜片厚度测量仪就是德国TRIOTICS公司为此开发的一款能很好的适用于不同产品的非接触式单镜片中心厚度测量系统。

主要特点:

产品应用:
  • 优化测量生产中单透镜的中心厚度;
  • 非接触式测量单透镜的中心厚度;
  • 具有便于操作的触摸屏;
  • 测量光学元件的厚度
  • 为条形码扫描器和其他辅助设备配置USB接口;

  • 配有自定心机械卡盘;

  • 具有减震功能;

OptiSurf®LTM镜片厚度测量仪
Pro No.
Title
Delivery time
Price
Purchase
请咨询
OptiSurf®镜面定位仪
产品编号 750040 750041 750042
产品型号 OptiSurf® OptiSurf® Ultra OptiSurf® UP
测量波长 1310nm 1310nm 1310nm
测量精度 ±1μm ±0.5μm ±0.15μm
重复精度 ±0.5μm ±0.25μm ±0.075μm
测量范围 400mm / 600mm / 800mm光程 200mm / 400mm / 600mm / 800mm光程
测量速度 15秒/100mm
温度及气压传感器 选配 标配
电脑接口 USB及RS232

OptiSurf®LTM镜片厚度测量仪
产品编号 750013-1
产品型号 OptiSurf®LTM
测量波长 1310nm
测量精度 ±0.5μm
重复精度 ±0.25μm
测量范围 标配0.2mm-50mm,可拓展至150mm
外形尺寸 高390mm,宽504mm,长504mm


Lens Thick非接触式光学测厚仪

型号 12-1 UP 12-1 40-1 UP 40-1
厚度测量
  方法 非接触式干涉法
  最大光学厚度(折射率为1的空气气隔) 12mm 40mm
  最大物理厚度(折射率为1.5的材料) 8mm 26mm
  最小物理厚度(折射率为1.5的材料) 16μm 35μm 20μm 35μm
  精度 ±0.1μm ±1μm ±0.1μm ±1μm
  重复性 ±0.02μm ±0.05μm ±0.02μm ±0.05μm
  可溯源 NIST认证标准
  单位 mm、μm、mils
测量频率 20Hz 7Hz
仪器接口 USB2.0及以上接口
电脑配置 Windows 7/8/10,1GB内存,USB2.0以上接口,显示器,键盘,鼠标
环境
  热机时间
  温度 15℃ 到 30℃ (存储 -10℃ 到 +70℃)
  压力 500 — 900 mm Hg
  湿度 在+40℃时 ≤90% R.H. (无冷凝)
主机尺寸和重量
  尺寸 330mm×430mm×685mm(长×宽×高)
  重量 20kg
功率 90-264 VAC,47-63Hz,80VA最大
质保期 1年
