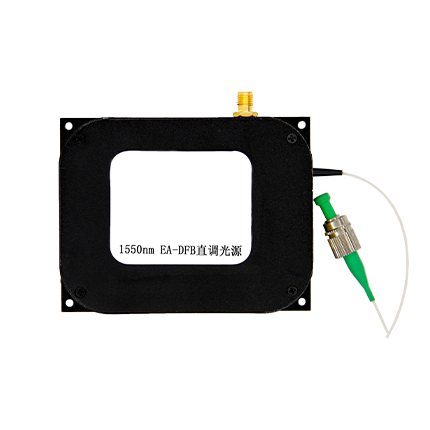

EA调制激光光源
Price Option
Please Consult
Product No. GU-EAS
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
极限条件
测试图
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
| 中心波长 | λC | 1530 | - | 1564 | nm | |
| 输出平均光功率 | Pavg | -4 | 0 | dBm | ||
| 3dB线宽 | Δ λ | 2 | 10 | MHz | ||
| 波长稳定性 | 0.01 | nm | ||||
| 边模抑制比 | SMSR | 30 | 45 | - | dB | |
| 功率稳定性 | PSS | ±0.005 | dB/5min | |||
| PLS | ±0.01 | dB/8h | ||||
| 调制驱动电压 | Vpp | 2.0 | 2.5 | V | ||
| 3dB带宽 | EAS-10 | BW | 10 | 12 | - | GHz |
| EAS-40 | 32 | 35 | GHz | |||
| 动态消光比 | ER | 9 | 10 | dB | ||
| 规格 | 台式 | 模块 | ||||
| 外形尺寸 | L x W x H | 320×220×90 mm | 90×70×18mm | |||
| 电源要求 | AC 220V ± 10 ％ 30W | DC +5V GND | ||||
| 输入信号接口 | SMA(f) / V(f) | |||||
| 输出光纤 | Single mode fiber smf-28 | |||||
| 输出光接口 | FC/PC FC/APC或用户指定 | |||||
极限条件
| 参数 | 符号 | 单位 | 最小值 | 最大值 |
| 工作温度 | Top | ℃ | -5 | 55 |
| 存储温度 | Tst | ℃ | -40 | 85 |
| 湿度 | RH | % | 5 | 90 |
测试图
