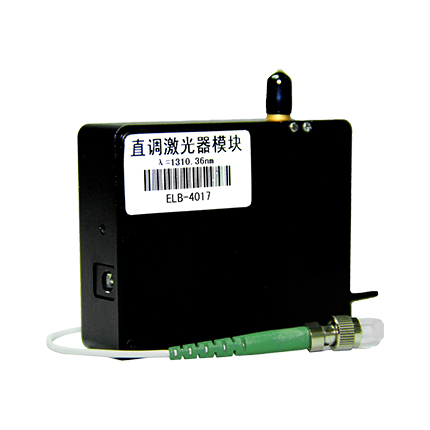

1310nm高带宽直调光源
Price Option
Please Consult
Product No. GU-DML
Stock Please Consult
Express DHL, Fedex etc.
Files Click file to download
性能参数
极限条件
特征曲线
封装尺寸
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 中心波长 | λC | 1310 / 1550 / ITU波长 | nm | ||
| 输出光功率 | Po | - | 8 | - | mW |
| 3dB线宽 | Δ υ | - | 1 | - | MHz |
| 边模抑制比 | SMSR | 30 | 45 | - | dB |
| 相对噪声强度 | RIN | - | -145 | - | dB/Hz |
| 偏振消光比 | PER | 17 | 19 | - | dB |
| 调制带宽 | F | 6 | 10 | 18 | GHz |
| 电回损 | S11 | - | - | -10 | dB |
| 匹配阻抗 | ZIN | - | 50 | - | Ω |
| 输出端隔离度 | ISO | 30 | 35 | - | dB |
| 规格 | 模块 | ||||
| 外形尺寸 | L x W x H | 60×95×21 mm | |||
| 电源要求 | DC +5V | ||||
| 输出光纤 | SMF/PMF | ||||
| 工作模式 | 外部信号直接调制 | ||||
| 光连接头 | FC/PC、FC/APC或用户指定 | ||||
极限条件
| 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
| 输入RF功率 | Pin | dBm | 20 | ||
| 工作电压 | Vop | V | DC 5V | ||
| 工作温度 | Top | ℃ | -10 | 60 | |
| 存储温度 | Tst | ℃ | -40 | 85 | |
| 湿度 | RH | % | 5 | 90 |

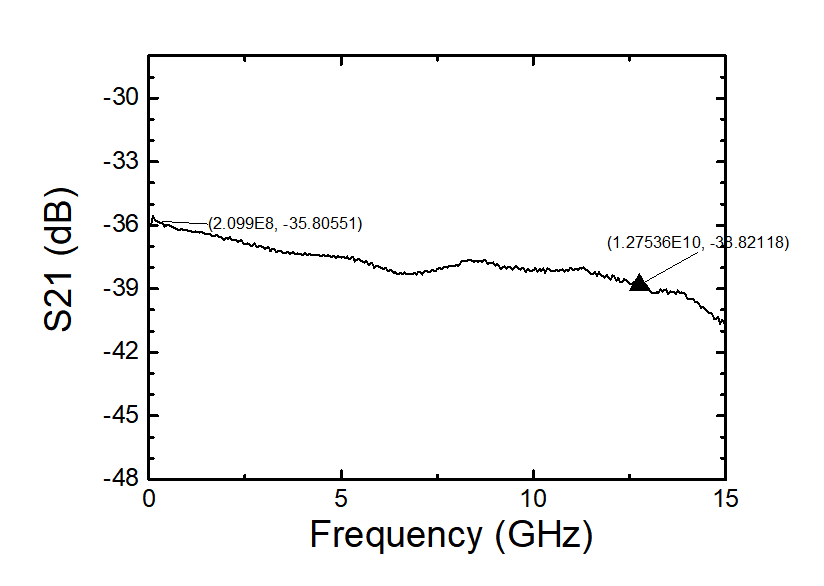

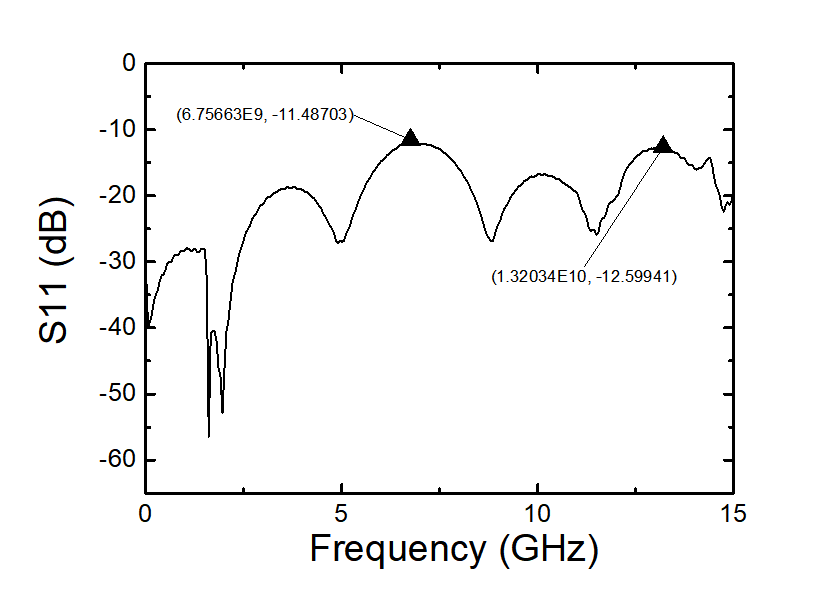

特征曲线
 |
 |

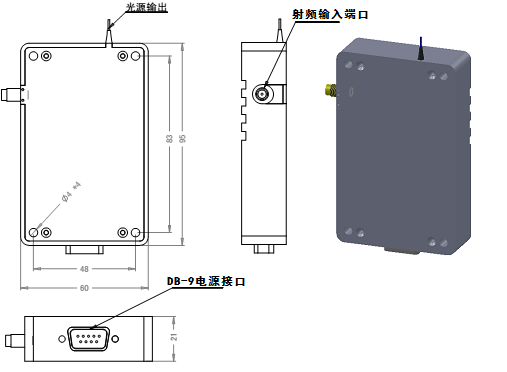

封装尺寸
